一次RTP多播测试

| 评论数：

1 在本机推流与播放

音视频推流的时候，ffmpeg分别绑定本地一个端口A、B，然后把视频和音频都推送到同一个组播端口C

播放时从组播端口C拉取数据，因为RTP协议的Payload可以区分视频数据和音频数据。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 推流视频
.\ffmpeg.exe -re -i  demo.h264 -vcodec copy -f rtp rtp://233.5.5.5:23466
 # 推流音频
.\ffmpeg.exe -re -i demo.mp3 -acodec copy -f rtp rtp://233.5.5.5:23466

# SDP文件
# all.sdp
v=0
o=- 0 0 IN IP4 127.0.0.1
s=White Butterfly
c=IN IP4 233.5.5.5
t=0 0
a=tool:libavformat 57.56.101
m=audio 23466 RTP/AVP 14
b=AS:128

v=0
o=- 0 0 IN IP4 127.0.0.1
s=No Name
c=IN IP4 233.5.5.5
t=0 0
a=tool:libavformat 57.56.101
m=video 23466 RTP/AVP 96
a=rtpmap:96 H264/90000

 # 播放
.\ffplay.exe -protocol_whitelist file,udp,rtp   all.sdp

也可以单独播放视频、音频，只需要将SDP分开写就好。

tips 1· Payload

RTP协议中使用Payload标识数据类型，占用7bits，范围0~127。

其中，0~95有明确的定义，比如PT=14为MPEG-1 or MPEG-2 音频audio；PT=32为MPEG-1 or MPEG-2 视频video；PT=33为MPEG-2 Transport Stream（MP2T）包含音频audio和视频video。

96以后是用户自定义的动态负载，上面方式中，ffmpeg默认将H264数据设为PT=96。

一种数据类型使用一种PT，RTP只能携带一种负载（头结构决定了只有一个PT段），所以，音频和视频裸流要分开发送；MP2T中是ts格式的容器，包含音视频的封装格式。

使用mp2t：

1
2
3
4
5
#推流 输出格式必须使用muxer封装为container，rtp_mpegts
.\ffmpeg.exe -re -i .\demo.mp4 -c copy -f rtp_mpegts rtp://233.5.5.5:7788

#播放 可以同时播放声音和画面
\ffplay.exe rtp://233.5.5.5:7788

tips 2· url ~ sdp

使用RTP协议规定的PT值时，可以直接用url方式播放，如.\ffplay.exe rtp://233.5.5.5:23466或\vlc.exe rtp://233.5.5.5:23466
使用自定义动态负载时，如PT=96的h264裸流，必须用Session Description Protocol-SDP文件明确说明负载属性。

PT≥96时使用URL，会播放失败：

  • ffmpeg出现错误：
1
Unable to receive RTP payload type 96 without an SDP file describing it
  • VLC出现错误：
1
2
SDP required:
A description in SDP format is required to receive the RTP stream. Note that rtp:// URIs cannot work with dynamic RTP payload format (96).

2 在局域网的组播

和本机组播一样，在一台电脑上推流，在另一台电脑上就可以观看。

推流电脑：

1
2
3
4
# 推流视频
.\ffmpeg.exe -re -i  demo.h264 -vcodec copy -f rtp rtp://233.5.5.5:23466
 # 推流音频
.\ffmpeg.exe -re -i demo.mp3 -acodec copy -f rtp rtp://233.5.5.5:23466

拉流电脑：

1
2
 # 播放
.\ffplay.exe -protocol_whitelist file,udp,rtp   all.sdp

3 VLC播放失败的问题

我在测试过程中发现wireshark可以抓取到rtp包，但是vlc就是不能播放。换成ubuntu系统就可以用VLC播放，很奇怪。

这个问题困扰了好久终于发现原因了。是因为虚拟机网卡导致的。

3.1 解决方案

当客户端电脑上安装了 Oracle VM VirtualBox 的网卡 VirtualBox Host-Only Ethernet Adapter ，必须禁用这个适配器才能接收到rtp数据，否则vlc、ffplay等不能正常接收，不能播放。

禁用VirtualBox Host-Only Ethernet Adapter后，VLC就可以正常接收到多播数据了。

如果还不能播放，可能是Windows防火墙阻止了，需要去防火墙添加规则，放行VLC的所有数据。

3.2 还有个问题

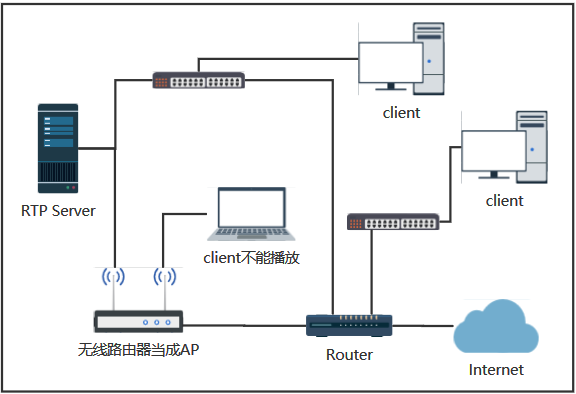

我所在的局域网网络拓扑如下

用一个路由器组成的192.168.1.0/24的局域网，所有设备都是一个网段。

RTP服务器接有无线网卡和有线网卡，RTP推流两路信号分别到233.2.2.2 和 233.4.4.4 两个地址。

用有线连接的电脑都能接收到多播数据包，并且能够在VLC上播放

但是只用无线WiFi连接的电脑收不到多播数据包，更谈不上播放了。在笔记本上用Wireshark抓不到ip为233.x.x.x的包，暂时不知道什么原因。

4 在本机的单播

因为单播的本地端口A、B都推送到本地端口C，当有进程和C端口建立连接后，会阻止其他进程再去链接C端口。因此推流时需要把音视频分别推送到不同的端口，然后播放时在不同的端口拉取数据。

即推送时 ：

视频 本地端口A 推送到 本地端口 C

音频 本地端口B 推送到 本地端口 D

播放时：

视频 本地端口E 拉取 本地端口 C

音频 本地端口F 拉取 本地端口 D

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 推流视频
.\ffmpeg.exe -re -i  demo.h264 -vcodec copy -f rtp rtp://localhost:23477
 # 推流音频
.\ffmpeg.exe -re -i demo.mp3 -acodec copy -f rtp rtp://localhost:23488

# SDP文件
# all.sdp
v=0
o=- 0 0 IN IP4 127.0.0.1
s=White Butterfly
c=IN IP4 localhost
t=0 0
a=tool:libavformat 57.56.101
m=audio 23488 RTP/AVP 14
b=AS:128

v=0
o=- 0 0 IN IP4 127.0.0.1
s=No Name
c=IN IP4 localhost
t=0 0
a=tool:libavformat 57.56.101
m=video 23477 RTP/AVP 96
a=rtpmap:96 H264/90000

 # 播放
.\ffplay.exe -protocol_whitelist file,udp,rtp   all.sdp

ffmpeg vlc

ffmpeg的播放效果很好，音视频都能流畅播放。VLC可以流畅播放音频，视频总是卡在某一帧，不能更新数据，不知道为什么。

用Wireshark抓包数据是一直更新的
