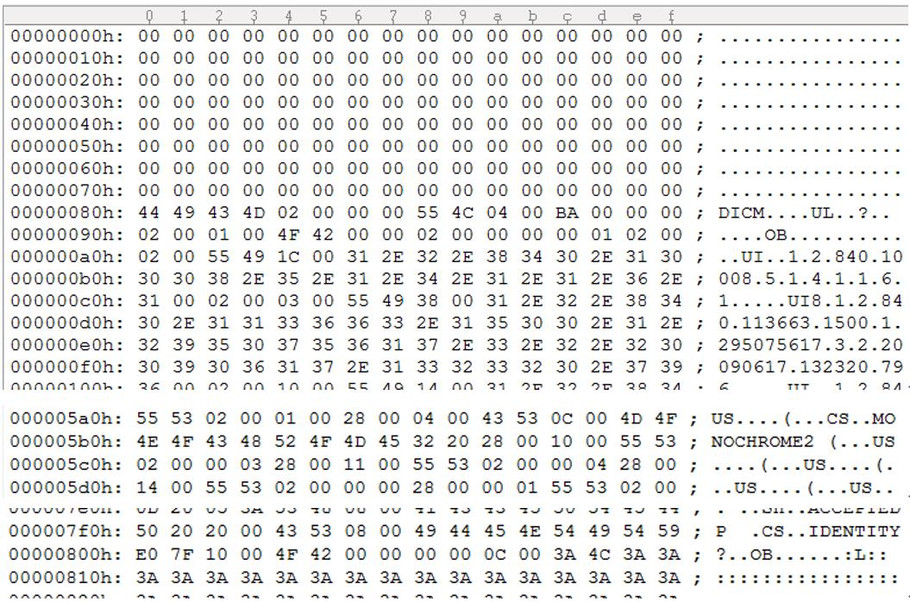

从图上可以看出，文件头的Preamble部分00000000H-000007FH的128个字节的值都为00H。在DICOM中，文件头是可选的，它的存在只是为了提供与一些通用的计算机文件格式的兼容性（如BMP文件头为128字节）。接下来的四个ASCII码字符为DICM，为文件头的Prefix部分。00000084H-00000149H为File Meta Element部分，是由一系列的数据元素组合而成的数据集。
第一个数据元素的完整字符数据为：02 00 00 00 55 4C 04 00 BA 00 00 00。由于File Meta Element按照显式小端字序编码，所以Tag改变顺序后2字节组号为：0002，2字节元素号为：0000。根据此Tag(0002,0000)，查表2?4可以知道该数据元素表示的是文件头长度（File Meta Information Group Length）。随后2字节的VR值为：554C，变换成ASCII码为UL，属于表2?6所列举的情况，因此随后的2个字节表示值域长度。值域长度04 00按照编码变换为00 04，表明值域长度为4个字节，因此值域为BA 00 00 00。值域按照编码变换为00 00 00 BA，表示文件头长度为 个字符，即从该数据元素结束地方到最后一个组号为2的数据元素（包括该数据元素）结束的地方之间的字符个数为186个，从图2?4可以知道从00000090H开始到00000149H结束共186个字节。以此类推下去可以解析出每一个数据元素。

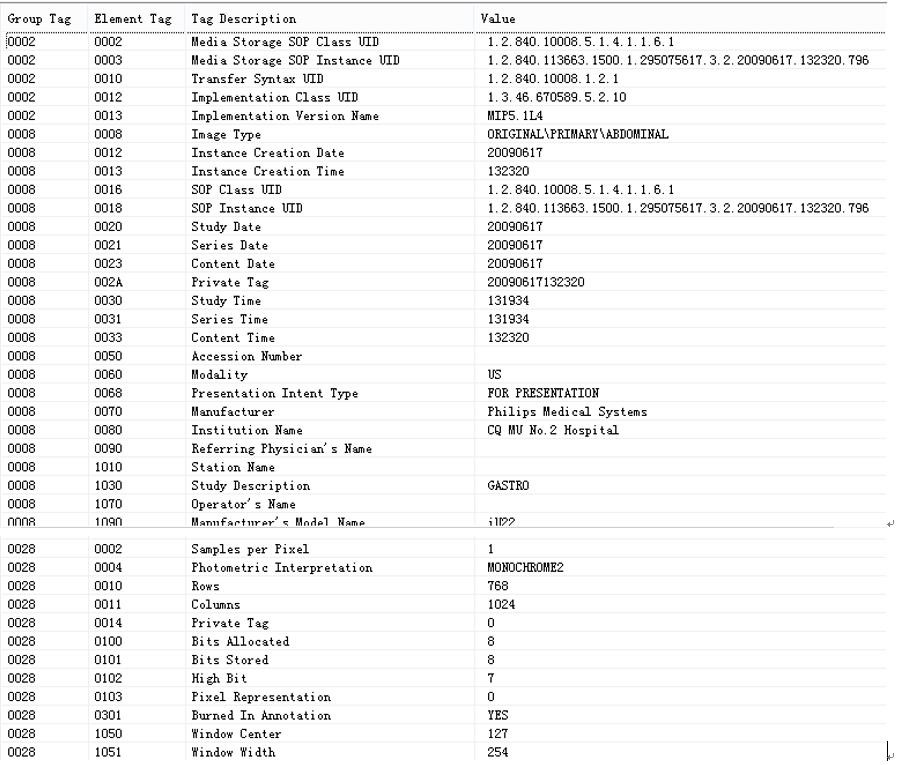

几个比较重要的数据元素中，Tag值为(0002,0010)的数据元素定义了组号不为2的数据元素的传输语法，其完整数据为：02 00 10 00 55 49 14 00 31 2E 32 2E 38 34 30 2E 31 30 30 30 38 2E 31 2E 32 2E 31 00。VR为UI属于表2?6的情况，此外UI表示数据类型为UID（唯一标识符）。值域长度为20个字符，值域转换为ASCII码为1.2.840.10008.1.2.1，查表2?3可知传输语法为Explicit VR Little Endian（显式小端字序）。Tag值为(0028,0010)的数据元素定义了图像的行数（图像高度），完整数据为：28 00 10 00 55 53 02 00 00 03，VR属于表2?6所示的情况，图像高度为768个像素。Tag值为(0028,0011)的数据元素定义了图像的行数（图像宽度），完整数据为：28 00 11 00 55 53 02 00 00 04，VR属于表2?6所示的情况，图像宽度为1024个像素。Tag值为(7FE0,0010)定义了像素数据，完整数据为：E0 7F 10 00 4F 42 00 00 00 00 0C 00，VR属于表2?5所示的情况，像素数据为786432个字节。
